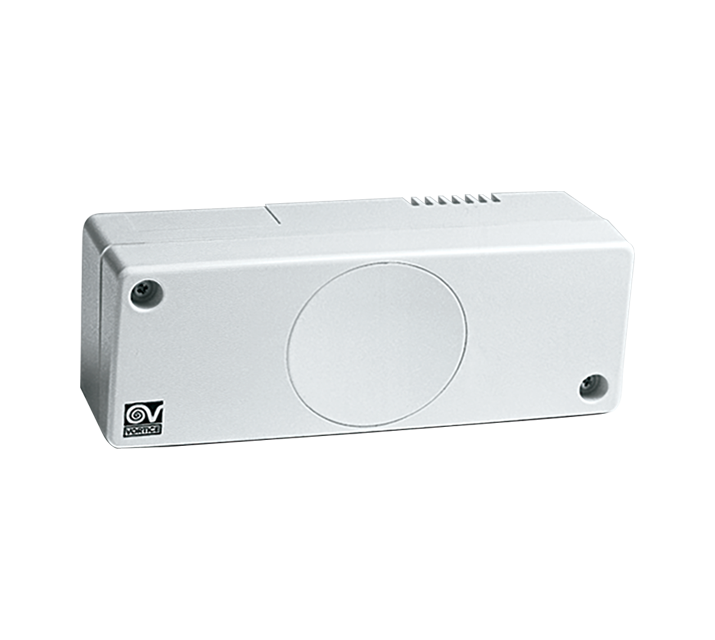

Описание датчик Vortice C TIMER состояния окружающей среды для вентиляторов
Датчики движения, влажности, задымленности и температуры воздуха, со встроенным таймером, предназначены для управления различными моделями вентиляторов Vortice (с макс. током 3 А, 220 В), а так же для использования в системах автоматизации климатических установок. Конструкция датчиков позволяет использовать их для включения, выключения либо переключения скоростей у двухскоростных моделей вентиляторов при отклонении контролируемых параметров. Они просты в использовании и позволяют легко и быстро сделать несложную автоматизацию вентсистемы.
Все модели имеют функцию задержки выключения вентилятора после достижения заданного параметра, чтобы исключить частые включения \ выключения вентилятора при кратковременных случайных колебаниях поддерживаемого параметра. Регуляторы монтируются на стене (все модели) и потолке (кроме C SMOKE и C TEMP).
C T-HCS - Датчик относительной влажности (гигростат) с таймером.
Автоматически включает, выключает или переключает скорости вентилятора, когда относительная влажность в зоне датчика превысит 65 %. В подключения встроенного таймера датчик будет срабатывать не только при отклонении влажности, но и при поступлении внешнего сигнала 220 В (например, от выключателя света). После снятия внешнего сигнала и уровне влажности ниже 65 %, таймер обеспечивает задержку, в зависимости от установки (от 3 до 20 минут), выключения, включения или обратного переключения скоростей вентилятора.
C SMOKE - Датчик задымленности и запыленности воздуха.
Автоматически включает, выключает или переключает скорости вентилятора, когда задымленность воздуха в зоне датчика превысит предел, установленный регулятором на корпусе. После снижения концентрации в воздухе дыма и пыли ниже установленного предела, встроенный таймер обеспечивает задержку, в зависимости от установки (от 3 до 20 минут), выключения, включения или обратного переключения скоростей вентилятора.
C TEMP - Датчик температуры воздуха (термостат).
Автоматически включает, выключает или переключает скорости вентилятора, когда температура воздуха в зоне датчика превысит установленный регулятором на корпусе предел от 10 до 40° С. После снижения температуры, встроенный таймер обеспечивает задержку, в зависимости от установки (от 3 до 20 минут), выключения, включения, или обратного переключения скоростей вентилятора.
C PIR - Датчик движения.
Автоматически включает, выключает или переключает скорости вентилятора когда в зоне чувствительности датчика появляется движущийся объект. Когда движения прекращается, встроенный таймер обеспечит задержку, в зависимости от установки (от 3 до 20 минут), выключения, включения или обратного переключения скоростей вентилятора.
C TIMER - Таймер.
Автоматически включает, выключает или переключает скорости вентилятора в момент поступления внешнего сигнала 220 В, (например, от выключателя света). После снятия внешнего сигнала таймер обеспечивает задержку в зависимости от установки (от 3 до 20 минут), выключения, включения или обратного переключения скоростей вентилятора.
Схема электрического подключения с нереверсивным вентилятором
Подключение с реверсивным вентилятором
Подключение с реверсивным вентилятором и регулятором скорости
В стандартный комплект поставки входит регулятор, комплект крепежа (дюбели, винты).
Для всех регуляторов AC 220 Вт, 50 Гц, максимальная рабочая температура 50 С. Степень защиты IP20.
Размеры датчик состояния окружающей Vortice C TIMER
Характеристики
| Конструкция | Датчик окр.среды |
| Бренд | Vortice |
| Частота [Гц] | 50 |
| Питание [В] | 220 |
-
