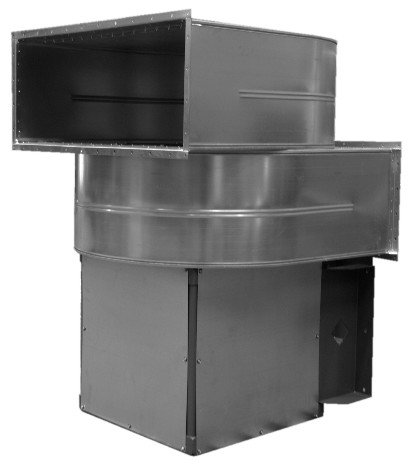

Вентилятор настенный ВНР-ДУ6-10

Каталог вентиляторов Веза. Модели, исполнение, габаритные размеры.

Вентиляторы устанавливаются непосредственно на стене здания внутри или вне помещения и предназначены для удаления возникающих при пожаре высокотемпературных дымовоздущных смесей и одновременного отвода тепла за пределы помещения. При этом обеспечивается локализация зоны пожара и создается возможность проведения работ по борьбе с пожаром, спасению людей и оборудования. Вентиляторы могут перемещать газовоздушные смеси с температурой до 400°С и до 600°С в течение не менее 120 минут.

Вентиляторы изготавливают  десяти типоразмеров: 035; 040; 045; 050; 056; 063; 071; 080; 090; 100



Выпускают вентиляторы следующих исполнений:

• общепромышленные (Н)
• коррозионностойкие (К1)- только для режима ДУВ

Конструкция

Вентиляторы настенные радиальные с вертикальной осью вращения осуществляют выход потока из задымленного помещения на улицу. Вентиляторы имеют рабочее колесо с загнутыми назад лопатками, тороидальный входной патрубок с большим диаметром входа и спиральный корпус. Вентиляторы могут использоваться в шести разных компоновках внутри и вне помещения. При установке внутри помещения дымовоздушная смесь поступает в вентилятор непосредственно из задымленного помещения (компоновки 1 и 4) или из воздуховода (компоновка 2 и 5). В последнем случае на входе в вентилятор устанавливается входная коробка.

Усиленное воздушное охлаждение двигателя осуществляется наружным воздухом, поступающим в специальный защитный корпус двигателя. Охлаждение двигателя и тепловая защита по валу предохраняют двигатель от воздействия перемещаемого высокотемпературного газа. При установке вентилятора вне здания (компоновка 3 и 6) дымовоздушная смесь также может поступать из воздуховода или непосредственно из задымленного помещения. Двигатель не имеет защитного кожуха. Предусматривается тепловая защита двигателя по валу. Для эксплуатации вентилятора в условиях агрессивной среды предусмотрено коррозионностойкое исполнение (К1).

Предусмотрена возможность работы вентилятора как в режиме дымоудаления (ДУ), так и в совмещенном режиме дымоудаления и вентиляции (ДУВ). В последнем случае вентиляторы комплектуются двигателями для длительной постоянной работы.

Эксплуатация

Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.

Вентиляторы могут эксплуатироваться в условиях умеренного (У) и тропического (Т) климата 1-й категории размещения по ГОСТ 15150.

Условия эксплуатации:

• температура окружающей среды
  - от минус 45 до +40°С для умеренного климата,
  - от минус 10 до +50°С для тропического климата;
• среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с;
