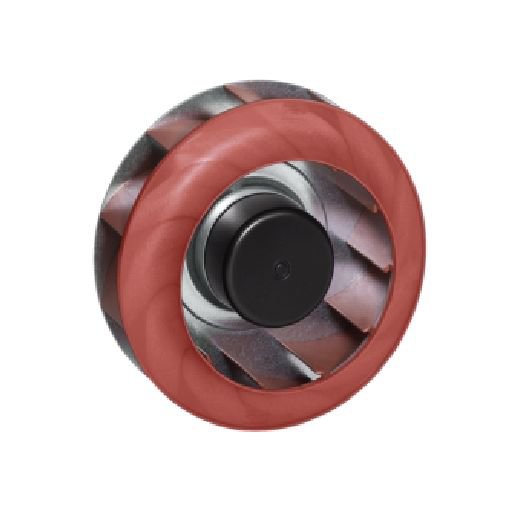

R1G220-AB35-B7 EC центробежный вентилятор, назад загнутые лопатки
 |
Тех описание Ebmpapst R1G220-AB35-B7 - RU |
|
Каталог ралиальных вентиляторов 2007 - Русский |
|
Каталог ралиальных Blowers АС EC - 2011 - English |
Для множества применений в области вентиляции ЭБМ–ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора рабочих колес
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
- Производительность при заданном сопротивлении
- Напряжение питания – постоянное и переменное (1– / 3–фазное)
- Уровень шума
- Коэффициент полезного действия
- Имеющееся пространство для монтажа
- Количество штук
- Условия окружающей среды (влажность, температура,климат)
- Диаметр рабочего колеса
Описание R1G220-AB35-B7:
- Класс защиты: IP 44
- Класс изоляции: "B"
Рабочие параметры вентилятора R1G220-AB35-B7
| Тип R1G220-AB35-B7 | |
| Мотор M1G074-BF | |
| Номинальное напряжение | 24 |
| Ном. диапазон напряжения | 16-28 |
| Скорость вращения min-1 | 3150 |
| Входная мощность W | 106 |
| Потребляемый ток A | 5,0 |
| Мин. темп. окр. среды °C | -40 |
| Макс. темп. окр. среды °C | 60 |
Техническое описание R1G220-AB35-B7
| Вес | 1,5 kg |
| Размер двигателя | 220 mm |
| Покрытие ротора | С лакокрасочным покрытием черного цвета |
| Материал рабочего колеса | Полимер PA, круглая листовая заготовка с лакокрасочным покрытием черного цвета |
| Количество лопастей | 11 |
| Направление вращения | Справа, вид на ротор |
| Степень защиты | IP 44 |
| Класс изоляции | B |
| Класс защиты от влажности | F5 |
| Максимально допустимая темп. окружающей среды электродвигателя |
+ 80 °C |
| Минимально допустимая темп. окружающей среды электродвигателя |
- 40 °C |
| Положение при монтаже | Любое |
| Отверстия для отвода конденсата | Со стороны ротора |
| Режим работы | S1 |
| Устройство подшипников электродвигателя | Шарикоподшипник |
| Технические характеристики | – Выход по частоте вращения – Ограничение тока э/двигателя – Плавный пуск – Управляющий вход 0-10 VDC/ШИМ |
| Защита двигателя | Защита от неправильной полярности и блокировки |
| Вывод кабеля подключения | Разл. |
График рабочей точки
Схема электрического подключения
Расшифровка наименования
1) Тип
A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом
2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателя
D - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения
Характеристики
| Тип вентилятора [AC/DC] | DC постоянного тока |
| Конструкция | Радиальные |
| Типоразмер [мм] | 220 |
| Производительность [CFM] | 673.5 |
| Бренд | Ebmpapst |
| Вес [кг] | 1.5 |
| Сила тока [A] | 5 |
| Производительность [м3/ч] | 1145 |
| Питание [В] | 24 |
| Частота вращения [об/мин] | 3150 |
| Частота вращения [rpm] | 3150 |
| Мощность [кВт] | 0.106 |
| Мощность [W] | 106 |
-
